グラファイトは、半導体製造、放電加工電極、航空宇宙部品、高温産業システムなどで広く使用されています。熱安定性、電気伝導性、加工性を兼ね備えているため、重要なエンジニアリング材料となっています。しかし、グラファイトの加工は、その脆い微細構造のために特有の課題を伴います。エンジニアが直面する最も重要な問題の1つは、 グラファイト加工による表面損傷, これは、寸法精度、表面の完全性、および後工程に影響を与える可能性があります。.
延性金属とは異なり、グラファイトは切削加工中に塑性変形を起こしません。その代わりに、微細構造の境界に沿って破壊されます。その結果、表面損傷はマイクロクラック、エッジチッピング、粒子剥離といった形で現れることがよくあります。これらの欠陥は加工中に必ずしも目視できるとは限りませんが、部品の性能や製造歩留まりに大きな影響を与える可能性があります。.
したがって、表面損傷のメカニズムを理解することは、適切な切削技術を選択し、加工パラメータを最適化するために極めて重要である。.
グラファイトの材料特性と機械加工への影響
グラファイトは、層状炭素構造からなる脆性材料であり、層間結合は比較的弱い。機械加工中、この構造は変形するよりも破壊する傾向がある。そのため、表面欠陥は、材料が滑らかに除去されるのではなく、亀裂の伝播によって生じることが多い。.
深刻度 グラファイト加工による表面損傷 材料のいくつかの固有の特性によって影響を受ける。
- 黒鉛ブロックの粒径
- 多孔度と密度の変化
- 粒子間の結合強度
- グラファイト層の配向
微細粒グラファイトは一般的に切削加工時に滑らかな表面を形成する一方、粗粒グラファイトは欠けや刃先の破損を起こしやすい。切削条件によって過度の機械的応力が発生すると、微小亀裂が意図した切削領域を超えて伝播する可能性がある。.
これらの特性から、切削力の制御は、黒鉛加工において最も重要な技術的検討事項の一つとなる。.
産業界で使用されるグラファイト材料の特性に関するより広範な概要については、エンジニアはしばしば以下の資料を参照します。
グラファイト材料ガイド – SEMI.
黒鉛加工における表面損傷のメカニズム
微小亀裂の形成
最も一般的な形態は グラファイト加工 表面損傷 これは、加工面の下に微細な亀裂が生じる現象である。これらの亀裂は、切削力が黒鉛マトリックスの破壊強度を超えたときに発生する。.
連続した切削屑を生成する代わりに、材料は小さな破片に破断する。これらの破断が加工物内部に伝播すると、表面下損傷が発生し、後に以下のような問題を引き起こす可能性がある。
- 機械的強度の低下
- 部品の早期故障
- その後のプロセスにおける次元不安定性
表面下の亀裂は、半導体や光学機器に使用される部品において特に問題となる。これらの部品では、表面の完全性が製品性能に直接影響を与えるからである。.
グラファイト加工におけるもう一つの一般的な表面欠陥は、エッジチッピングです。これは、支持されていないグラファイト粒子が、エッジ付近や薄い部分で剥離する際に発生します。.
エッジの欠けがひどくなるのは、次のような場合です。
- 切削力は大きく変動する
- 工具の刃先が摩耗している
- 供給速度が過剰です
多孔質黒鉛材料では、粒子脱落もよく見られる現象です。機械加工中に、粒子全体が表面から剥離し、表面品質を低下させ粗さを増加させるピット（窪み）が生じることがあります。.
これらの欠陥は、 グラファイト加工による表面損傷, 特に、複雑な形状や薄い構造を加工する場合に重要です。.
加工パラメータが表面完全性に及ぼす影響
いくつかの加工パラメータは、黒鉛の表面損傷の程度に大きく影響する。.
切断力
切削力が大きくなると、脆性破壊が発生する可能性が高まります。従来のフライス加工では、切削刃に局所的な応力集中が生じやすく、これが亀裂の発生を促進します。.
工具形状の最適化や代替切削方法によって切削抵抗を低減することで、表面品質を大幅に向上させることができる。.
送り速度と切削速度
送り速度は、工具が接触するたびに除去される材料の量を制御する。送り速度が速すぎると、切りくずが大きくなり、応力レベルが高くなるため、亀裂が進展する可能性が高くなる。.
一方、切削速度を上げると切削抵抗は減少するものの、工具の摩耗が加速し、最終的には切削条件の不安定化につながる可能性がある。.
工具の状態
工具の摩耗は、表面品質に重要な役割を果たします。摩耗した刃先は摩擦が増加し、切削力が不均一になります。その結果、工具の寿命が近づくにつれて、表面の損傷が著しく増加します。.
そのため、多くの生産現場では、一貫した加工条件を維持するために工具監視システムを導入している。.
機械加工における表面粗さと測定基準に関する有用な参考資料は、
ISO 4287 表面テクスチャ規格.
表面品質にとって切断幅制御が重要な理由
切削幅は一般的に材料の損失と関連付けられますが、表面の完全性にも重要な役割を果たします。切削幅が狭いほど、切削力は小さくなり、材料にかかる機械的ストレスも軽減されます。.

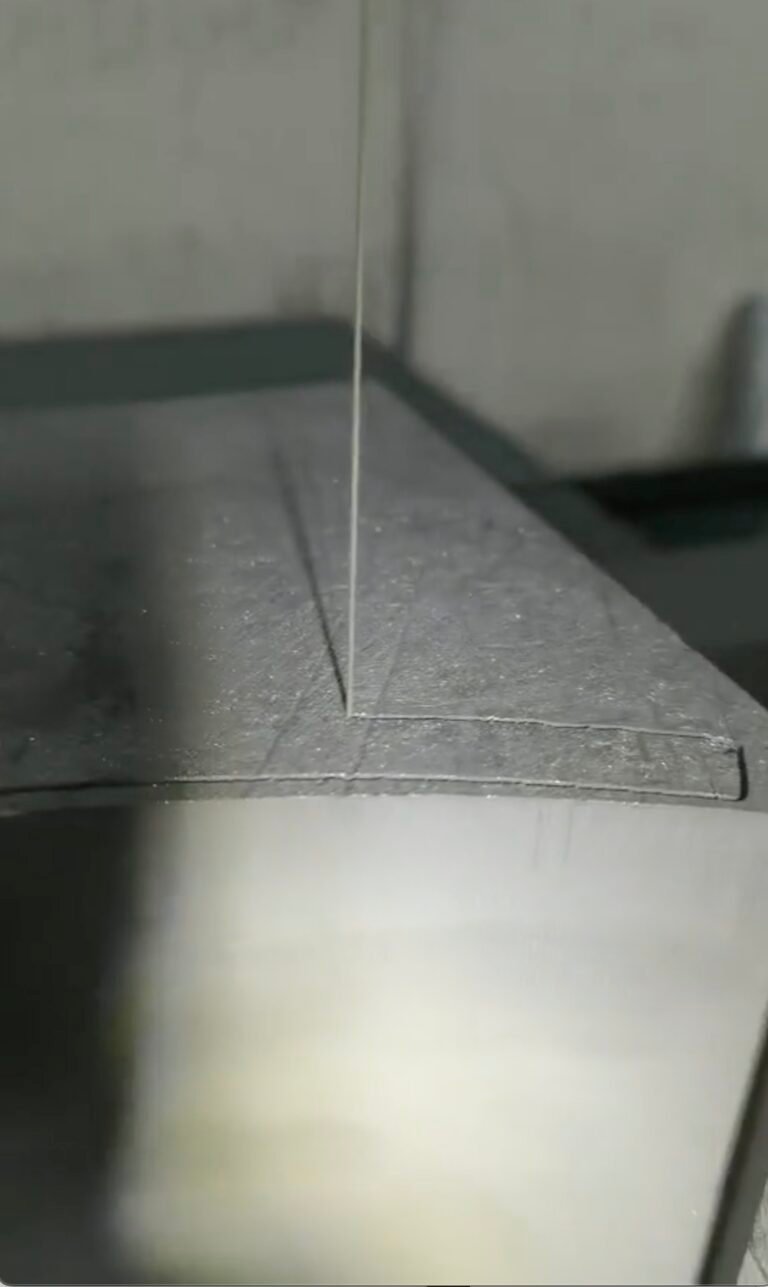

エンドレスダイヤモンドワイヤ切断機などの精密切断技術では、切断幅は約 0.4ミリメートル, これは、多くの従来の鋸引き方法で生成されるものよりもかなり小さい。切断プロセスは、最大で 80メートル/秒 ワイヤー張力は通常 150および250N.
切削作用が連続した研磨ワイヤに沿って分散されるため、従来の工具の接触よりも応力集中が低くなります。その結果、 グラファイト加工による表面損傷 大幅に削減できる。.
切削応力が低いほど表面の平滑性が向上し、微細亀裂の発生リスクも低減されます。これらの特性により、ワイヤ放電加工法は脆性材料の加工に特に適しています。.
従来のグラファイト加工方法との比較
異なる加工技術を用いると、黒鉛を加工する際に生じる表面損傷の程度が異なる。.
| 切断方法 | 表面損傷リスク | 切り口幅 | 表面品質 |
|---|---|---|---|
| CNCフライス加工 | 高い | ツールに依存する | 中程度 |
| 鋸刃切断 | 中程度 | 大型 | 中程度 |
| ウォータージェット切断 | 中程度 | 大型 | 粗い |
| ダイヤモンドワイヤー切断 | 低い | ~0.4 mm | スムーズ |
従来の機械加工法では、切削刃が集中するため、局所的に高い応力が発生します。一方、研磨ワイヤ切削では、切削荷重がワイヤの長さに沿って分散されるため、亀裂の伝播を最小限に抑えることができます。.
高価な黒鉛部品を加工する場合、切削速度を最大化することよりも、表面損傷を最小限に抑えることの方が重要になることが多い。.
表面損傷が問題となる産業用途
グラファイト部品に依存する多くの産業において、表面の完全性は極めて重要である。.
半導体製造
半導体製造プロセスで使用されるグラファイト製の治具および部品は、厳密な寸法精度と表面安定性を維持する必要があります。表面欠陥は、高温プロセス中に汚染や機械的故障を引き起こす可能性があります。.
放電加工用電極の製造
放電加工に使用されるグラファイト電極は、安定した放電特性を維持するために、均一な表面品質が求められる。表面損傷は電極の摩耗挙動を変化させる可能性がある。.
高温構造部品
炉や航空宇宙システムで使用される黒鉛部品は、熱応力に耐える必要があります。機械加工によって生じた微細な亀裂は、熱サイクル中に伝播し、部品の寿命を縮める可能性があります。.
これらの厳しい条件のため、 グラファイト加工による表面損傷 これは製造エンジニアにとって重要な目標である。.
表面損傷を軽減するための工学的アプローチ
グラファイトを機械加工する際に、表面欠陥を低減するためのいくつかの実用的な戦略がある。.
まず、機械的応力の低い切削加工法を選択することで、表面の完全性を大幅に向上させることができます。ダイヤモンドワイヤ切断など、切削力が分散される加工法は、亀裂の伝播を抑制します。.
第二に、送り速度、切削速度、工具形状などの加工パラメータを最適化することで、亀裂発生を最小限に抑えることができます。.
第三に、より微細な粒度のグラファイト材料を使用することで、表面がより滑らかになり、加工安定性が向上することが多い。.
最後に、工具の状態を一定に保ち、切削性能を監視することで、表面欠陥につながる不安定な切削力を防ぐことができます。.
結論
表面の完全性は、黒鉛部品の性能において極めて重要な役割を果たす。. グラファイト加工面の損傷 主な原因は、微小亀裂の形成、エッジの欠け、粒子の引き抜きといった脆性破壊メカニズムです。これらの欠陥は、材料構造、加工パラメータ、切削技術の影響を受けます。.
切削応力の低減、切削幅の制御、適切な加工方法の選択は、損傷を最小限に抑えるための重要な戦略です。エンドレスダイヤモンドワイヤ切断機などの精密切削技術は、切削力の低減、切削幅の狭小化、表面の平滑化を実現することで、脆性材料の加工において大きな利点をもたらします。.
高付加価値の黒鉛部品を扱うエンジニアにとって、これらのメカニズムを理解することは、より適切なプロセス選択、製品品質の向上、そして材料のより効率的な利用を可能にする。.
