La qualité de surface de l'électrode en graphite n'est pas une préoccupation de finition — c'est un résultat de coupe. Au moment où une électrode atteint la machine d'électroérosion, son état de surface a déjà été défini par le processus de coupe qui a produit la ébauche. Les opérations de finition peuvent affiner ce que la coupe livre, mais elles ne peuvent pas inverser fondamentalement les dommages qui proviennent du niveau du grain lors de la première coupe.
Comprendre ce que constitue réellement la qualité de surface d'une électrode en graphite, comment le processus de coupe la détermine, et comment l'état de surface se répercute sur la qualité du moule et le rendement de production est essentiel pour les fabricants qui souhaitent des résultats d'électroérosion constants sans supporter le coût des processus de récupération secondaires.
Qu'est-ce qui définit la qualité de surface d'une électrode en graphite
La qualité de surface d'une électrode en graphite n'est pas une mesure unique — c'est un composite de trois propriétés distinctes qui affectent chacune l'électroérosion de différentes manières et à différentes étapes de la durée de vie de l'électrode.
Rugosité de surface décrit la macro-texture de la face coupée. Elle est généralement mesurée en Ra (rugosité moyenne arithmétique) ou Rz (hauteur moyenne pic-vallée). Pour les électrodes d'électroérosion, la cible Ra après la coupe est généralement inférieure à 1,6 μm ; les opérations de finition devraient la ramener vers 0,4–0,8 μm selon l'application. Une électrode qui arrive de la coupe avec un Ra supérieur à 3 μm oblige la finition à effectuer un travail de réparation plutôt qu'un affinement de précision.
Intégrité des bords décrit l'état des bords et des coins coupés — les caractéristiques les plus exposées à la concentration de décharge pendant l'électroérosion. L'écaillage, l'arrondi ou le micro-bavurage des bords perturbent la géométrie que l'électrode est conçue pour produire dans la pièce. Même un écaillage inférieur à 0,1 mm sur un coin critique peut affecter le comportement de la décharge d'électroérosion à cet endroit.
État des défauts sous-jacents est la dimension la moins visible et la plus importante de la qualité de surface des électrodes en graphite. Les microfissures, les concentrations de contraintes et la contamination incrustées sous la surface de coupe visible n'affectent pas l'apparence initiale ni même les performances précoces de l'électroérosion. Elles deviennent des mécanismes de défaillance à mesure que l'usure de l'électrode progresse et expose la couche sous-jacente endommagée, accélérant le taux d'usure à un stade imprévisible de la durée de vie de l'électrode.
Ces trois propriétés ne sont pas également adressables après coup. La rugosité de surface est la plus récupérable par des opérations post-coupe. L'intégrité des bords est partiellement récupérable par un dressage manuel soigné. L'état des défauts sous-jacents n'est en grande partie pas récupérable — il ne peut être évité qu'au stade de la coupe.
Comment la méthode de coupe détermine l'état de surface
La méthode de coupe détermine la qualité de surface de l'électrode en graphite avant toute opération de finition. Différentes approches de coupe produisent des états de surface fondamentalement différents car elles interagissent avec la structure granulaire du graphite de différentes manières.
Graphite isostatique de qualité EDM — le grade le plus couramment utilisé pour les électrodes de précision, tel que spécifié par des fabricants tels que SGL Carbon et Toyo Tanso — a une structure granulaire fine et uniforme qui supporte des bords nets et des surfaces lisses lorsqu'elle est coupée correctement. Lorsqu'elle est coupée incorrectement, la même structure granulaire se fracture aux joints de grains, produisant un écaillage, une texture de surface déchirée et une couche de dommages sous-jacente où les pointes de fissures s'arrêtent dans la structure granulaire plutôt que de se propager.
Le tableau ci-dessous compare comment différentes approches de coupe affectent chaque dimension de la qualité de surface des électrodes en graphite :
| Propriété de surface | Coupe de fil | Fraisage CNC | Disque abrasif |
|---|---|---|---|
| Ra de la face coupée | Faible, constant | Modéré, dépendant de l'outil | Variable, forte dispersion |
| Risque d'écaillage des bords | Faible | Modéré à élevé | Haut |
| Profondeur des dommages sous-jacents | Minime | 0,05–0,2 mm (dépendant du contact outil) | 0,1–0,3 mm |
| Contamination de surface | Faible (liquide de refroidissement à base d'eau) | Modéré (brouillard d'huile, redéposition de copeaux) | Élevé (incorporation d'abrasifs) |
| Cohérence sur le lot | Haut | Se dégrade avec l'usure de l'outil | Variable |

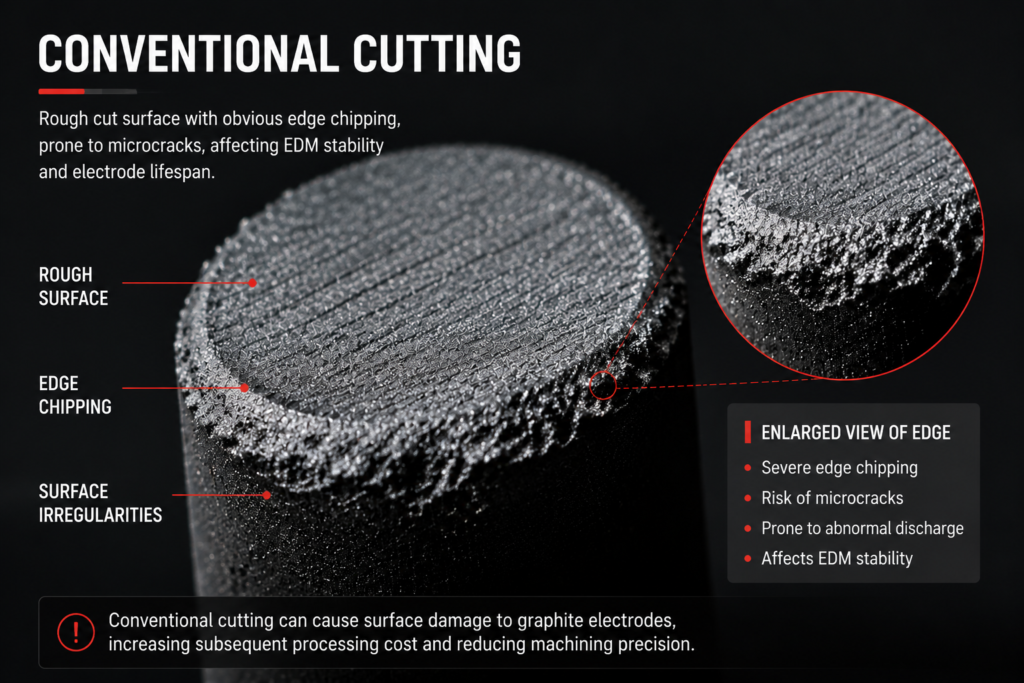

Le principal différenciateur est la mécanique de contact. Le fraisage CNC applique des forces de compression et de cisaillement par un outil rotatif qui entre en contact avec le graphite de manière répétée sur le trajet de coupe. Chaque cycle de contact applique une charge à la structure granulaire. Dans un matériau à faible ténacité de fracture, la charge de contact cumulative produit une zone d'accumulation de contraintes sous la surface — la couche de dommages sous-jacente — qui n'est pas visible sur la face coupée mais est structurellement présente.

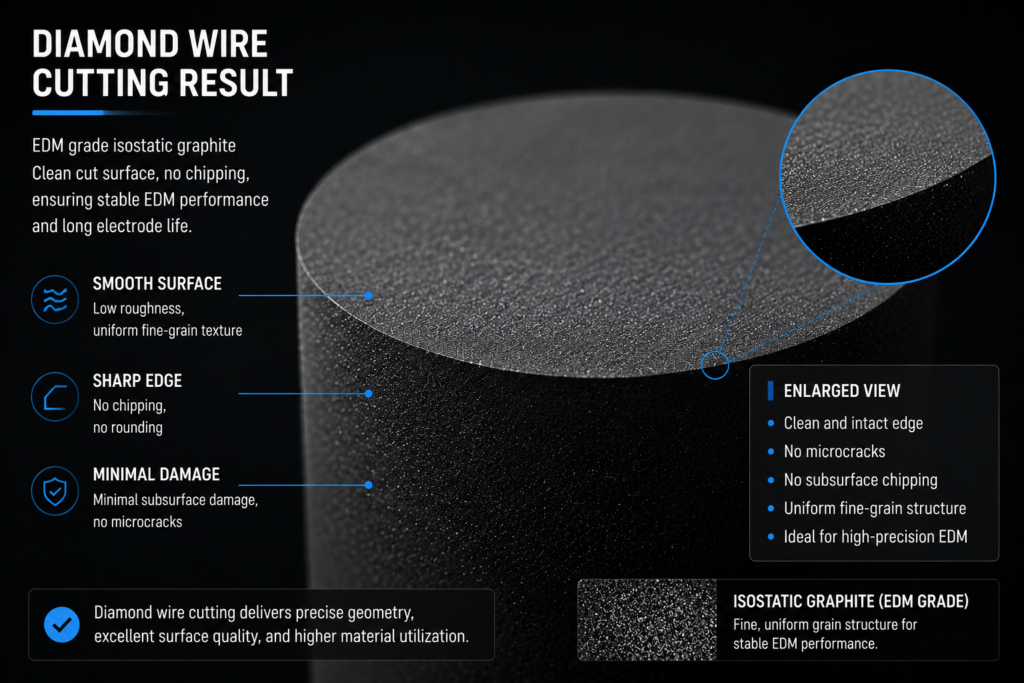

La coupe par fil sépare la matière par un fil abrasif en mouvement sous tension et débit de liquide de refroidissement contrôlés. La zone de coupe est étroite, la force de contact sur le graphite est faible et répartie, et le processus n'applique pas la charge compressive qui produit la fracture des grains sous-jacents. Le résultat est un état de surface plus propre — Ra plus faible, meilleure intégrité des bords et couche de dommages sous-jacents moins profonde — avant toute étape de finition.
La relation entre la méthode de coupe et l'état de surface est examinée dans le contexte de exigences de coupe d'électrode en graphite, qui explique pourquoi la qualité de surface est l'une des cinq exigences non négociables que le processus de coupe doit satisfaire pour une production fiable d'électrodes d'électroérosion.
Défauts de surface et stabilité de la décharge d'électroérosion
La qualité de surface des électrodes en graphite se traduit directement par le comportement de la décharge d'électroérosion. Chaque type de défaut de surface a un mécanisme spécifique par lequel il perturbe le processus d'électroérosion, et chaque perturbation a un coût en termes de précision, de durée de vie de l'électrode ou de qualité de la pièce.
Micro-bavures et écaillage des bords affectent l'initiation de la décharge. La décharge d'électroérosion s'initie préférentiellement aux caractéristiques géométriques nettes où le champ électrique est concentré. Lorsque l'écaillage ou le micro-bavurage des bords modifie la géométrie du bord conçue, le schéma de décharge s'écarte des points d'initiation conçus. Le résultat est une distribution incohérente des étincelles, une perte de contrôle du processus et une géométrie de pièce qui dévie de la forme de l'électrode.
Microfissures de surface affect la vitesse d'usure de l'électrode et la cohérence de l'usure. Sous le cyclage thermique de l'EDM, la surface de l'électrode est exposée à des cycles répétés de chauffage et de trempe à l'emplacement de la décharge. Une surface d'électrode saine avec des dommages de coupe minimaux supporte ce cyclage avec une usure prévisible et contrôlée. Une électrode présentant des microfissures préexistantes — provenant de l'étape de coupe — fournit des pointes de fissures existantes que le cyclage thermique prolonge. L'usure s'accélère sur ces sites, produisant une récession irrégulière de l'électrode et un changement de géométrie qui ne peuvent être prédits à partir de l'état initial de l'électrode.
Contamination de surface affects la qualité de la décharge tout au long de la durée de vie de l'électrode. Les particules abrasives incorporées lors de la coupe, les résidus d'huile des fluides de coupe ou la poussière de graphite redéposée sur la face coupée introduisent tous des matériaux étrangers à la surface de décharge. Ces matériaux perturbent la couche de décharge, augmentent l'instabilité de l'arc et contribuent au bruit dans les signaux du processus EDM. Le key challenges in EDM graphite electrode cutting include la contamination de surface comme un problème systématique dans les processus de coupe qui reposent sur le contact abrasif et le refroidissement à base d'huile.
contrainte résiduelle due à la coupe affects la stabilité dimensionnelle à long terme. Une électrode qui présente une contrainte résiduelle importante due au processus de coupe relâchera cette contrainte progressivement sous le cyclage thermique de l'opération EDM. Le relâchement de contrainte se manifeste par un lent changement dimensionnel — la géométrie de l'électrode se déplace légèrement au cours d'une série de production, indépendamment de l'usure intentionnelle, introduisant une erreur qui s'accumule sur un lot de pièces.
Qualité de surface des électrodes en graphite et son impact sur le rendement de la production de moules
Les conséquences de la qualité de surface des électrodes en graphite ne s'arrêtent pas à l'électrode elle-même. Elles se propagent à travers le processus EDM dans la géométrie de la cavité du moule, puis dans les produits fabriqués à partir de ces moules.
La cascade fonctionne comme suit :
- défauts de surface de l'électrode → comportement de décharge incohérent → variation de surface de la pièce
- Variation de surface de la pièce → erreurs de géométrie de cavité de moule → finition de surface inférieure aux spécifications
- Erreurs de cavité de moule → déviation dimensionnelle du produit → rejet ou retravail de la pièce
- Rejet de pièce → coût de rebut, coût de retravail, retard de calendrier
Chaque étape de cette cascade amplifie le défaut d'origine. Une micro-bavure sur le bord d'une électrode qui provoque un retrait incohérent de la pièce de 0,05 mm peut se traduire par une erreur dimensionnelle de 0,03 mm dans la cavité du moule — qui peut ensuite produire des défauts de surface ou un décalage de ligne de joint dans chaque pièce fabriquée à partir de ce moule jusqu'à ce que l'outil soit réparé.
L'implication économique est que la qualité de surface de l'électrode en graphite n'est pas tarifée au niveau de l'électrode. Elle est tarifée au niveau du moule et, finalement, au niveau du tirage de production. Une électrode dont la découpe a coûté moins cher mais qui a fourni une surface compromise peut coûter considérablement plus cher en conséquences en aval que les économies réalisées à l'étape de découpe.
C'est cette cascade d'effets qui explique pourquoi l'investissement dans la qualité de surface en amont — par le biais d'une sélection appropriée du processus de découpe — donne constamment de meilleurs rendements que l'investissement dans le retravail en aval et la finition secondaire. La prévention d'un défaut de surface à l'étape de découpe ne coûte rien de plus si le processus de découpe est déjà capable. La récupération d'un défaut de surface en aval nécessite des opérations supplémentaires, un temps de cycle supplémentaire et, dans certains cas, le remplacement de l'électrode avant que la pièce ne soit terminée.
La relation entre l'économie de la découpe et l'efficacité du matériau de l'électrode est examinée dans perte de trait de scie de l'électrode en graphite, qui couvre la manière dont le processus de découpe affecte à la fois le gaspillage de matériau et le coût global de production de l'électrode.
Pourquoi la finition post-découpe ne peut pas entièrement récupérer un état de surface médiocre
Les opérations de finition secondaire — rodage, dressage manuel, rectification de surface — font partie intégrante de la production d'électrodes. Elles ne constituent cependant pas un substitut fiable à la qualité de découpe lorsque la qualité de surface de l'électrode en graphite n'a pas été atteinte à l'étape de découpe.
Les limitations sont structurelles. Les opérations de finition agissent de la surface extérieure vers l'intérieur : elles peuvent réduire la rugosité Ra, lisser la rugosité visible et dresser les arêtes accessibles. Elles ne peuvent pas atteindre les dommages sous-jacents qui se trouvent sous la profondeur de finition travaillable. Une électrode avec une couche de micro-fissures sous-jacente de 0,15 mm peut être finie à une rugosité Ra visuellement propre de 0,6 μm — et porter toujours les dommages structurels qui accéléreront l'usure pendant l'EDM, car la profondeur de finition n'a pas atteint le front de la fissure.
L'écaillage des arêtes est partiellement récupérable si l'écaille est petite et sur une caractéristique non critique. Sur les coins vifs ou les nervures minces qui définissent la géométrie conçue de l'électrode, le matériau ne peut pas être ajouté pour récupérer une écaille. L'électrode est soit utilisée avec une arête compromise, soit rejetée et redécoupée.
La contamination de surface provenant des processus de découpe abrasive — particules abrasives incrustées, résidus de fluide de coupe chimiquement liés — est difficile à éliminer complètement par le nettoyage et la finition standard. Le nettoyage par ultrasons peut réduire la contamination de surface, mais les particules incrustées dans les pores de surface lors d'une découpe abrasive agressive peuvent persister pendant le processus de nettoyage et rester à la surface de décharge pendant l'EDM.
Le résultat pratique est que la finition secondaire ajoute des coûts, ajoute du temps de processus et récupère moins que ce que son application suggère. Un processus de production qui repose sur la finition secondaire pour compenser une mauvaise qualité de découpe paie deux fois — une fois pour la découpe inadéquate, et une fois pour l'opération de récupération — tout en acceptant un risque élevé de dommages sous-jacents que la finition ne peut pas traiter.
La prévention des problèmes de qualité de surface à l'étape de découpe, plutôt que leur récupération en aval, est la conclusion constante dans les opérations de fabrication d'électrodes de précision. Comme le Coupe d'électrodes en graphite pour l'EDM détaille les ressources du processus, l'étape de découpe est le point le plus rentable de la chaîne de production pour établir la qualité de surface, car c'est le point où l'état du matériau est encore indivis — avant le façonnage, avant la finition et avant que toute décision en aval n'ait été prise.
Si la qualité de surface des électrodes en graphite est un problème récurrent dans votre production d'électrodes — se manifestant par des performances EDM incohérentes, une variation inexpliquée de l'usure des électrodes ou des taux de rejet de moules élevés — le diagnostic pointe le plus souvent vers le processus de découpe. Contactez-nous pour discuter de ce que votre méthode de découpe actuelle produit et de ce à quoi ressemble une surface de découpe de meilleure qualité en pratique.
