Резка графита с тонким пропилом обеспечивает меньшую ширину реза по сравнению со стандартной резкой — позволяя получать больше материала из блока при сохранении более строгих допусков по размерам во всей партии. Процесс хорошо работает, когда параметры соответствуют конкретной марке и геометрии графита. Когда это не так, сбои происходят быстро и их трудно устранить: отклонение проволоки, полосы на поверхности и ширина пропила, которая отклоняется от целевой, несмотря на использование более тонкой проволоки.
Эта страница охватывает характеристики процесса, специфичные для тонкая резка графита с узким пропилом, решения по параметрам, которые определяют, будет ли процесс стабилен, и ситуации, когда тонкий пропил является неправильным выбором, независимо от того, насколько хорошо оптимизирована настройка.
Что на самом деле меняет резка графита с тонким пропилом
При стандартной резке графита ширина пропила определяется в основном диаметром проволоки плюс абразивный слой, с некоторым дополнительным разбросом из-за динамики процесса. Резка графита с тонким пропилом меняет это за счет использования проволоки меньшего диаметра — обычно с 0,8–1,0 мм до 0,5–0,7 мм — в сочетании с регулировкой натяжения, скорости и параметров подачи для поддержания стабильности проволоки при уменьшенном диаметре.
Прямой результат: меньше материала теряется при каждом резе. На блоке, разрезаемом на секции по 10 мм, уменьшение пропила с 1,0 мм до 0,6 мм позволяет получить примерно на 41% больше пригодного материала за всю последовательность резки. Для дорогостоящего изостатического графита, используемого в полупроводниковых приложениях, эти 41% напрямую влияют на производственные затраты.
Косвенный эффект менее очевиден: более тонкая проволока менее жесткая, более чувствительна к боковым силам и более склонна к отклонению траектории под нагрузкой. Резка графита с тонким пропилом означает не просто установку более тонкой проволоки — это означает перестройку процесса вокруг другого баланса между эффективностью резки и стабильностью проволоки.
Параметры процесса, влияющие на стабильность тонкого пропила
Четыре параметра определяют, будет ли процесс резки графита с тонким пропилом стабильным на протяжении всего производственного цикла.
Натяжение проволоки
Натяжение проволоки является основным средством контроля стабильности при резке графита с тонким пропилом. Проволока меньшего диаметра имеет меньшую жесткость поперечного сечения, поэтому натяжение должно калиброваться более точно, чем при стандартной резке. Слишком низкое натяжение приводит к отклонению проволоки под действием боковой нагрузки от графита, вызывая изогнутый или конусообразный рез. Слишком высокое натяжение ускоряет усталостное разрушение тонкой проволоки — обрывы проволоки в середине партии становятся более частыми, а вариация ширины пропила увеличивается вблизи точки обрыва.
Для большинства мелкозернистых и изостатических марок графита проволока для тонкого пропила в диапазоне 0,5–0,7 мм работает в более узком диапазоне натяжения, чем стандартная проволока. Точный диапазон зависит от конструкции проволоки и твердости графита, но практическим следствием является то, что настройки натяжения в разомкнутом контуре требуют более частой проверки во время работы. Отклонение на 10–15 Н в эффективном натяжении, которое было бы приемлемым для проволоки диаметром 1,0 мм, может привести к видимой вариации ширины пропила для проволоки диаметром 0,55 мм.
Скорость провода
Более высокая скорость проволоки улучшает эффективность удаления материала и качество поверхности графита, но для резки с тонким пропилом эта зависимость не является линейной. Выше определенного порогового значения скорости тонкая проволока начинает вибрировать продольно — резонансный эффект, вызванный комбинацией длины проволоки, натяжения и скорости. Когда это происходит, эффективная ширина пропила увеличивается, а не уменьшается, что прямо противоречит цели использования тонкой проволоки.
На практике резка графита с тонким пропилом обычно выполняется на скоростях проволоки, аналогичных или немного более низких, чем при стандартной резке, а не с более высокими скоростями. Преимущество в скорости от более тонкой проволоки достигается за счет гибкости скорости подачи, а не только за счет скорости самой проволоки.
Скорость подачи
Скорость подачи при резке графита с тонким пропилом должна учитывать два конкурирующих фактора: эффективность резки (что благоприятствует более высокой скорости подачи) и нагрузка на проволоку (что благоприятствует более низкой скорости подачи). Тонкая проволока, нагруженная сверх ее возможностей, изгибается и создает выпуклый пропил — центр реза шире, чем вход и выход, что выглядит как изогнутая поверхность реза при измерении детали.
Проблема выпуклого пропила специфична для резки с тонким пропилом и не проявляется таким же образом при использовании стандартной проволоки. Она наиболее ярко выражена при глубоких резах — длинных графитовых блоках, где проволока проходит значительное расстояние под боковой нагрузкой. Диагностика: если ширина пропила, измеренная на средней глубине, постоянно шире, чем на входе, скорость подачи слишком высока для комбинации диаметра проволоки и длины блока.
Поток охлаждающей жидкости и управление отходами
Тонкие пропилы создают более узкий канал, что делает удаление отходов более критичным. При операциях сухой резки графита, система пылеудаления должна быть достаточно мощной. Для операций, направленных конкретно на уменьшение ширины пропила, см. руководство по эксплуатации в как уменьшить потери на пропил при резке графита для удаления мелких частиц графита из более узкого пропила — частицы, которые повторно попадают в зону резки, действуют как вторичные абразивы и ускоряют износ проволоки. При мокрой резке поток охлаждающей жидкости должен соответствовать уменьшенному сечению канала.
Один из режимов отказа, который проявляется конкретно при резке графита с тонким пропилом: скопление частиц в точке входа проволоки. На мягких марках графита частицы могут уплотняться в точке входа проволоки и создавать локализованный пик нагрузки, который отклоняет проволоку. Симптомом является изогнутая зона входа на поверхности реза, при этом остальная часть поверхности выглядит нормально.
Резка графита с тонким пропилом по сравнению со стандартной резкой: где разница имеет значение
| Параметр | Стандартная резка | Резка с тонким пропилом |
|---|---|---|
| Диаметр проволоки | 0,8–1,0 мм | 0,5–0,7 мм |
| Ширина пропила | 0,9–1,1 мм | 0,55–0,75 мм |
| Чувствительность к натяжению | Умеренный | Высокая — более узкое рабочее окно |
| Риск вибрации проволоки | Низкий | Умеренный — требует калибровки скорости |
| Риск выпуклого пропила | Низкий | От умеренного до высокого при глубоких резах |
| Восстановление материала | Базовый уровень | Улучшение на 3–6% за последовательность резки |
| Применимые марки графита | Большинство марок | Лучше всего для мелкозернистых и изостатических; сложно для грубых или пористых марок |
| Стабильность выхода партии | Легче поддерживать | Требует более строгого контроля процесса |
Преимущество в восстановлении материала является постоянным. Требование к контролю процесса также является постоянным — тонкая резка графита с узким пропилом не допускает такой же вариабельности параметров, которую может поглотить стандартная резка.
Где заканчивается эффективность тонкой алмазной резки графита
Тонкая алмазная резка — это не всегда подходящий процесс. Три условия надежно приводят к плохим результатам.
Грубые или пористые марки графита. Графит с крупным зерном имеет неравномерное поведение при изломе в зоне резания. Тонкая проволока взаимодействует с этими неравномерными зонами из-за локальных пиковых нагрузок, которые отклоняют путь проволоки. В результате получается непостоянная ширина реза и качество поверхности, которые трудно контролировать даже при консервативных параметрах. Стандартная резка с соответствующим диаметром проволоки более надежно обрабатывает грубые марки. См. Документацию по маркам графита SGL Carbon для получения характеристик, специфичных для марки, влияющих на возможность резки.
Очень длинные резы на большой глубине. Провисание проволоки увеличивается с увеличением длины неподдерживаемой проволоки. На глубоких блоках графита — выше примерно 200 мм во многих конфигурациях — провисание тонкой проволоки под действием силы тяжести и боковой нагрузки становится настолько значительным, что приводит к изогнутым резам даже при консервативных скоростях подачи. Это ограничение геометрии, а не проблема параметров. Увеличение натяжения для компенсации увеличивает усталость проволоки. Компромисс имеет предел, и тонкая алмазная резка на очень глубоких блоках часто дает худшие размерные результаты, чем стандартная проволока, а не лучшие.
Производственные среды без мониторинга процесса. Тонкая алмазная резка чувствительна к изменениям, которые накапливаются незаметно. Износ инструмента, дрейф натяжения и изменения охлаждающей жидкости, которые вызывают незначительные изменения реза при стандартной резке, приводят к большим и быстрым изменениям реза при тонкой алмазной резке. Операции без промежуточного отбора проб размеров и проверки натяжения в середине партии обычно видят, как выход партии коллапсирует к концу прогона. О связи между мониторингом процесса и выходом см. наш раздел о graphite cutting yield improvement.

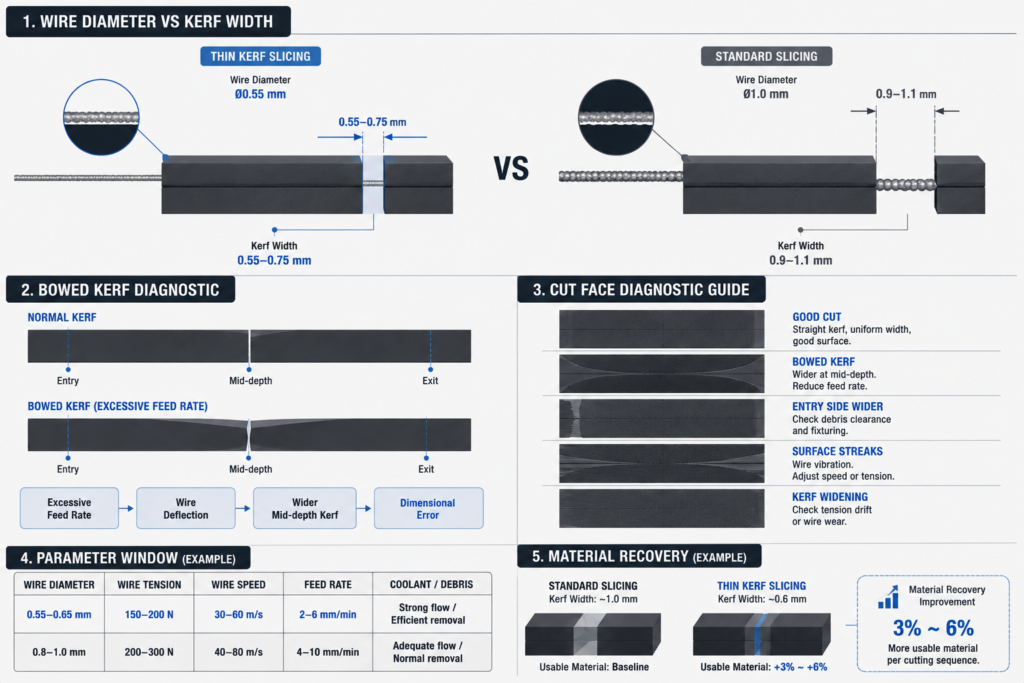

Диагностика параметров: чтение поверхности реза
Поверхность реза графитового среза содержит диагностическую информацию о том, какой параметр вышел за пределы диапазона.
Прямой рез, равномерная ширина, хорошее качество поверхности: Параметры согласованы. Продолжайте.
Изогнутый рез — шире в середине глубины, чем на входе/выходе: Скорость подачи слишком высока для диаметра проволоки и длины блока. Уменьшите скорость подачи или переключитесь на проволоку немного большего диаметра.
Рез шире на стороне входа, чем остальная часть реза: Проблема загрузки проволоки на входе — скопление мусора или непостоянное крепление. Проверьте жесткость крепления и чистоту от мусора на входе проволоки.
Ширина реза прогрессивно увеличивается в течение партии: Износ инструмента или дрейф натяжения. Проверьте общее время резки по графику замены проволоки и повторно проверьте настройку натяжения.
Полосы на поверхности параллельно направлению резки: Вибрация проволоки. Уменьшите скорость проволоки или отрегулируйте натяжение, чтобы выйти из диапазона резонанса.
Этот диагностический подход предполагает, что процесс был стабилен в начале партии. Если первые же резы выходят за пределы спецификации, проблема заключается в начальной настройке, а не в дрейфе. Для получения подробной методики проверки настройки см., Документация по процессу Toyo Tanso по резке графита содержит рекомендации по базовым параметрам для конкретных марок.
Когда использовать тонкую алмазную резку графита
Сильное соответствие:
- Графит изостатический мелкозернистый для полупроводниковой, оптической или высокоточной промышленной техники
- Высокая стоимость сырья, где восстановление реза напрямую влияет на экономику единицы продукции
- Умеренная глубина блоков (менее 150–200 мм), где провисание проволоки управляемо
- Операции с установленным мониторингом процесса (отбор проб в середине партии, проверка натяжения)
Слабое соответствие:
- Графит крупнозернистый или пористый
- Глубокие блоки, где провисание проволоки при малых диаметрах превышает допустимые пределы размеров
- Высокопроизводительные непрерывные операции без систематического контроля процесса
Тонкая алмазная резка — это прецизионный процесс. Он дает стабильные результаты при использовании в условиях, соответствующих его ограничениям, и нестабильные результаты при игнорировании этих ограничений. Отправной точкой всегда является проверка первого образца на конкретной марке графита и геометрии — а не предположение, что тонкая проволока автоматически дает лучшие результаты, чем стандартная. Для полного обзора экономики резки и восстановления материала см. резки графита с малым пропилом.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Какой диаметр проволоки определяет “тонкую резку” при резке графита?
Четкой границы нет, но тонкая алмазная резка графита обычно относится к диаметрам проволоки менее 0,7–0,75 мм, где чувствительность процесса и требования к параметрам существенно отличаются от стандартной резки проволокой диаметром 0,8–1,0 мм. Различие имеет значение, поскольку настройка, мониторинг и допустимые диапазоны параметров достаточно различны, чтобы рассматривать их как отдельную категорию процесса.
Почему мой тонкий рез дает изогнутую поверхность на глубоких блоках?
Изогнутый рез — шире в середине глубины, чем на входной и выходной поверхностях — вызван отклонением проволоки под действием боковой нагрузки. Тонкая проволока изгибается сильнее, чем стандартная проволока под той же нагрузкой, и на длинных резах отклонение накапливается. Уменьшение скорости подачи — первая корректировка; если проблема сохраняется, глубина блока может превышать практический диапазон для используемого диаметра проволоки.
Могу ли я использовать тонкую алмазную резку на всех марках графита?
Нет. Графит крупнозернистый и пористый создает неравномерное поведение при изломе в зоне резания, что вызывает локальную нагрузку на проволоку и вариацию реза. Тонкая алмазная резка наиболее эффективна на мелкозернистых и изостатических марках, где поведение зоны резания более однородно. Та же проволока и параметры, которые хорошо работают на изостатическом графите, могут давать плохие результаты на более грубых марках.
Как узнать, что мой процесс дрейфует в середине партии?
Измеряйте ширину реза и размеры детали через регулярные интервалы — каждые 30–50 деталей в большинстве производственных условий. Постройте график измерений в зависимости от номера детали или времени. Прогрессивное увеличение ширины реза или дрейф толщины детали указывает на дрейф натяжения или износ инструмента. Резкое ступенчатое изменение обычно указывает на событие в процессе: замена проволоки, регулировка натяжения или изменение охлаждающей жидкости.
Всегда ли тонкая алмазная резка более экономична, чем стандартная?
Не всегда. Преимущество в плане восстановления материала реально, но тонкорезная резка требует более строгого контроля процесса, более частого мониторинга и потенциально большего расхода проволоки, если параметры не оптимизированы. Для низкосортного графита, где восстановление материала имеет ограниченное экономическое значение, накладные расходы на процесс могут не оправдывать переход на тонкую проволоку.
