グラファイトスライスの平面度と平行度：厚さと同じくらい幾何学が重要な理由

グラファイトプレートは、あらゆる測定点で目標厚さ5.00 mmを完璧に達成しても、使用不能になることがあります。なぜでしょうか？プレートが反り、カップ状、またはくさび形の場合、接合面に平らに収まりません。下流のアセンブリが失敗し、熱的接触が悪化し、プレートは却下されます。.

グラファイトスライスの平坦度と平行度は、スライスされたプレートが意図した用途で実際に機能するかどうかを決定する幾何学的品質指標です。厚さはプレートの厚さを示します。平坦度は、表面が平面であるかどうかを示します。平行度は、2つの表面がすべての点で等距離にあるかどうかを示します。.

本記事では、グラファイトスライスにおける平坦度と平行度の誤差の原因、測定方法、および切断段階での最小化方法について説明します。.

グラファイトスライスの平坦度と平行度：定義

これら2つの用語は関連していますが、異なるものを測定します。

平坦度 は、単一の表面が完全な平面からどれだけずれているかを示します。平坦度0.02 mmは、表面全体が2つの平行な平面間の厚さ0.02 mmのゾーン内に収まることを意味します。プレートの片面がどれだけ「波打っている」または「反っている」かを説明します。.

平行度 は、2つの反対側の表面間のずれを示します。平行度0.05 mmは、プレート上の任意の2点間の最大厚さの違いが0.05 mmであることを意味します。プレートがどれだけ「くさび形」であるかを説明します。.

平行度の良いプレートでも、平面度が悪い場合があります。両面が同じように湾曲している可能性があります。また、各面で平面度が良いプレートでも、一方の面がもう一方の面に対してわずかに傾いて切断されている場合、平行度が悪い可能性があります。.

アプリケーション別グラファイトスライスの平面度が重要な理由

アプリケーションによって許容誤差の要件は異なります。

燃料電池バイポーラプレート

バイポーラプレートは圧縮して積み重ねられます。プレートが平坦でない場合、ガスケットは均一にシールされません。平行度がずれていると、圧縮圧力が厚い側に集中し、セル全体で接触抵抗が不均一になります。 米国エネルギー省, によると、バイポーラプレートは燃料電池スタックコストのかなりの部分を占めており、幾何学的な不良はキロワットあたりの製造コストを直接増加させます。.

一般的な要件：平面度 ≤ 0.03 mm、平行度 ≤ 0.05 mm。.

EDM Electrode Blanks

EDM電極は、ワークピースに対して垂直に取り付ける必要があります。平坦でない電極ベースは、電極がホルダー内で角度を持って配置されることを意味し、その角度誤差を加工されたキャビティに伝達します。精密金型作業では、これは許容できません。.

一般的な要件：平面度 ≤ 0.05 mm、平行度 ≤ 0.08 mm。.

半導体プロセスコンポーネント

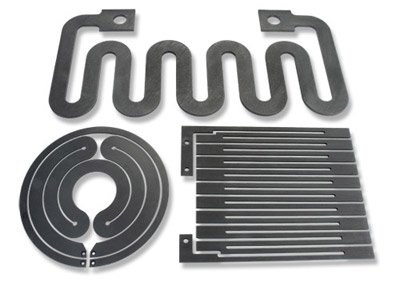

Wafer chucks, susceptors, and heating elements transfer their surface geometry to the wafer or substrate. A non-flat chuck produces a non-flat wafer — the geometry propagates through the entire process. Leading semiconductor equipment manufacturers specify flatness requirements on graphite components in the range of 0.01–0.02 mm.

Typical requirement: flatness ≤ 0.02 mm, parallelism ≤ 0.03 mm.

What Causes Flatness Errors in Graphite Slicing

1. Wire Bow During Cutting

The most common cause of flatness problems. As the diamond wire cuts through the graphite block, cutting resistance pushes the wire backward (opposite to feed direction). The wire bows, and the cut surface is not a perfect plane — it’s a slightly concave curve.

The degree of bow depends on:

• 送り速度 — higher feed = more force = more bow
• Wire tension — lower tension = more bow
• Cut length — longer span = more potential deflection
• ワイヤー径 — thinner wire is more flexible and bows more easily

A 300 mm long cut at aggressive feed rates can produce a surface with 0.05–0.1 mm of concavity in the center. The wire essentially sags in the middle of the cut, cutting deeper there.

2. Residual Stress Release

Graphite blocks — especially extruded and molded grades — contain internal stress from the manufacturing process. When a slice is removed, the stress redistributes, and the plate can warp or bow after separation from the block.

Isostatic-pressed graphite has lower internal stress than extruded graphite, which is one reason it’s preferred for precision applications. But even isostatic grades can exhibit measurable warpage in thin plates (< 2 mm).

これは切断後の現象です。プレートは切断直後には機械上で平らに測定されるかもしれませんが、応力が均等化するにつれて数時間以内に反りが発生する可能性があります。.

3. 切断中の熱勾配

ワイヤーとグラファイトの界面で摩擦により熱が発生します。冷却が不均一な場合（一方の切断面に他方よりも多くのクーラントが到達する場合）、ブロックは非対称に膨張します。ワイヤーは熱歪みに追従し、高温では平らだが室温では平らではない表面を切断します。.

この効果は以下の場合に悪化します。

• 長い切断（熱が蓄積する時間が長くなる）
• 厚いブロック（ワイヤーの接触時間が長い = 総熱量が多い）
• クーラントの流れが不十分または不適切に指示されている

4. 機械の幾何学的誤差

ワイヤーソー自体が、ガイドローラー、ワークテーブル、または軸の配置がずれている場合、平面度の誤差に寄与します。これらはすべてのプレートに一貫して影響を与える系統的な誤差です。

• ガイドローラーのずれ — ワイヤー経路が真の平面ではなく、ねじれた切断面を生成します
• ワークテーブルの平面度のなさ — ブロックが平面でない表面に置かれているため、基準がすでに間違っています
• 軸の垂直性 — 送り軸がワイヤー平面に正確に垂直ではない

機械に関連する平面度の誤差は繰り返し可能であり、同じセットアップから複数のプレートを測定することで特定できます。すべてのプレートが同じ平面度パターンを示す場合（例：すべて左側が0.03 mm高い）、それはプロセスパラメータの問題ではなく、機械の幾何学的問題です。.

What Causes Parallelism Errors in Graphite Slicing

Parallelism errors come from different sources than flatness errors:

1. Progressive Wire Wear

As the diamond wire wears during a cut sequence, its effective diameter decreases and cutting efficiency drops. The first cut and the last cut on a block may produce slightly different kerf widths and different amounts of wire deflection. If both faces of a plate are not cut simultaneously (as in single-wire sawing), the two cuts happen at different points in the wire’s life — producing surfaces at slightly different angles.

2. Block Tilt in Fixture

If the graphite block is not mounted perfectly perpendicular to the wire plane, every cut produces a wedge-shaped plate. A tilt of just 0.01° over a 200 mm plate length creates a parallelism error of about 0.035 mm — enough to fail most precision specifications.

Block fixturing is critical. Verify block perpendicularity to the wire plane before starting any cutting sequence.

3. Uneven Wire Tension

If wire tension varies across the wire span — higher on one side, lower on the other — the wire deflects asymmetrically. The resulting cut surface tilts relative to the intended cutting plane, creating a wedge geometry.

This is particularly relevant on machines with long wire spans or where the guide rollers are not at equal height.

How to Minimize Graphite Slicing Flatness and Parallelism Errors

Optimize Wire Tension and Feed Rate

These are the two most effective levers. Higher wire tension reduces bow and deflection. Lower feed rate reduces cutting force. The optimal combination depends on your specific requirements:

For fuel cell and semiconductor applications, accept the slower feed rate. The cost of grinding a non-flat plate far exceeds the cost of a longer cut time.

Use Servo-Controlled Tension Systems

Manual tension adjustment cannot maintain consistent wire tension throughout a cut. Servo-controlled tension compensates for:

• Wire stretch during cutting
• Thermal expansion of the wire
• Spool diameter changes as wire feeds from one spool to the other

一貫した張力 = 一貫したワイヤーたわみ = 一貫した平坦性。これは、グラファイトスライスの厚さ制御を改善するのと同じ原理です。どちらの指標も同じ装置能力の恩恵を受けます。.

Ensure Uniform Coolant Distribution

Direct coolant nozzles to deliver equal flow to both sides of the wire at the entry and exit of the cut. Uneven cooling creates thermal asymmetry that distorts the cut surface.

For large blocks (> 200 mm cut length), consider multiple coolant nozzles positioned along the wire path, not just at the entry point. The coolant that enters at one end of the cut may not reach the middle at sufficient volume.

Verify Machine Geometry Regularly

Flatness problems that are consistent across all plates usually point to machine alignment:

1. Check guide roller alignment quarterly
2. Verify work table flatness with a precision straight edge
3. Confirm feed axis perpendicularity to the wire plane
4. Document the results — gradual drift is harder to detect than sudden failure

Select Appropriate Graphite Grade

When flatness is critical, specify isostatic-pressed graphite with grain size < 10 μm. These grades have lower internal stress, more uniform density, and better machinability than extruded or molded alternatives. POCO Graphite (Entegris) and SGL Carbon both publish detailed grade specifications including internal stress data.

For thin plates (< 2 mm) where post-cutting warpage is a risk, consider stress-relief annealing of the graphite block before slicing.

Measuring Graphite Slicing Flatness and Parallelism

For production environments, a dial indicator on a granite surface plate is the most practical combination of speed and accuracy. Measure flatness by placing the plate face-down on the surface plate, running the indicator across the top surface, and recording the total indicator reading (TIR). Flip the plate and repeat for the other face. The difference between TIR readings gives an indication of parallelism.

Connecting Flatness to the Full Slicing Quality Chain

Graphite slicing flatness and parallelism sit in the middle of the quality chain:

• Slicing process parameters determine initial geometry
• 厚み制御 ensures the plate hits target thickness — but a plate with good TTV can still have poor flatness if the wire bowed consistently
• Surface defects like edge chipping can reduce effective flatness at the plate boundary
• Stress introduction during slicing can cause post-cutting warpage that ruins flatness after the plate leaves the machine

For a complete view of how these quality factors interconnect, see our 精密グラファイトスライス pillar guide.
