グラファイトスライシングのカーフロスとは、グラファイトビレットを通過するたびにカッティングエレメントによって破壊される材料のことです。これは製品ではなく、切りくずとなります。精密スライシング作業では、グラファイトスライシングのカーフロスは、ブレードの種類やプロセスパラメータによって異なりますが、元のビレットの30〜50%を消費する可能性があり、グラファイトウェーハ製造における材料無駄の最大の発生源となっています。.
グラファイトスライシングのカーフロスとは何ですか？
グラファイトスライシングのカーフロスとは、スライシング作業におけるすべてのカットにわたって掛け合わされた、各カットでブレードまたはワイヤーによって除去される材料の幅のことです。これは、カッティングエレメントがビレットを通過した後に残るギャップであり、完成したウェーハになるのではなく、細かい炭素粒子に粉砕され、切りくずとして洗い流される材料です。.
カーフロスの大きさを決定する3つの要因：
- ブレードまたはワイヤーの厚さ — 主な要因です。厚いカッティングエレメントは、カットごとに除去される材料が多くなります。.
- ブレードのたわみと振動 — カッティングエレメントがぶれると、実際のカーフはブレードの物理的な厚さを超えます。これらの同じ要因が原因で スライシングの欠陥 チッピングや波打ちなどが発生します。.
- スライスごとの安全マージン — operators add extra allowance to compensate for thickness variation. Tighter thickness control means smaller margins and less waste.
グラファイトスライシングのカーフロス — 切断方法別の主要パラメータ
| 切断方法 | 標準的なカーフ幅 | 100 mmビレットあたりのウェーハ数（目標1 mm） | カーフ損失率 | 最適 |
|---|---|---|---|---|
| ダイヤモンドワイヤーソー | 0.15–0.35 mm | ~80（カーフ幅0.25 mmの場合） | ~20% | 精密ウェーハ製造 |
| ID（内径）ソー | 0.3–0.8 mm | ~56–62 | ~35–45% | 単一ウェーハ精密カット |
| バンドソー | 0.8–1.5 mm | N/A | >50% | ラフブロック切断のみ |
| マルチワイヤソー | 0.15–0.30 mm | ~80+ (同時) | ~18–22% | 大量ウェーハ生産 |
切断方法の選択は、単一のパラメータ調整よりも材料利用率に大きな影響を与えます。IDソーからダイヤモンドワイヤへの切り替えは、通常、ビレットあたりのウェーハ収率を20〜30%向上させます。.
グラファイトスライシングのカーフ損失を削減する方法：ステップバイステップ
ステップ1：可能な限り細いワイヤ径を選択する
0.30 mmから0.20 mmのダイヤモンドワイヤへの移行により、カーフ幅は約3分の1に減少します。 SGL Carbonの特殊グラファイトに関する技術文書によると, 、等方性グラファイトグレード（粒径≤10μm）は、細いワイヤスライシングに適しています。その微細で均一な微細構造は、狭いカーフ幅でのエッジチッピングを低減するためです。.
細いワイヤに切り替える前に、以下を確認してください。
- お使いのグラファイトグレードがそれをサポートしていること（細粒≤20μmが望ましい）
- ワイヤテンションシステムが細い直径で安定性を維持できること
- 低減された直径での許容可能なワイヤ寿命
ステップ2：ワイヤテンションと送り速度を最適化する
ワイヤーの張力が不足するとブレードが蛇行し、実効カーフ幅がワイヤーの物理的な直径を超えて広がります。張力が過剰だと摩耗や破損が早まります。.
送り速度はたわみに直接影響します：
- 速すぎる → ワイヤーがたわむ → カーフが広がる → 材料の無駄が増える
- 遅すぎる → 熱がこもる → 切断面に熱による損傷
- 最適：直線的な切断経路を維持する安定した送り速度
最大安定切断速度から20〜30%送り速度を下げると、通常、実際のカーフはワイヤー直径の0.02〜0.05 mm以内に収まります。これにより、 flatness and parallelism 一貫性も向上します。.
ステップ3：クーラントと切りくず除去の改善
グラファイトのスライスは細かい炭素粒子を生成し、切断ゾーンを詰まらせます。切りくずの蓄積は切断抵抗を増加させ、ワイヤーのたわみを引き起こし、カーフを広げます。.
効果的なクーラントの実践：
- 切断ゾーンから切りくずを継続的に洗い流すのに十分な流量
- ワイヤーの出入り両方のポイントに向けられたノズル
- 再循環する研磨粒子を除去するためのクーラントろ過
- 変動する熱応力を避けるための安定したクーラント温度
OSHAのグラファイト加工ガイドライン は、空気中の粉塵制御のための湿式切断も強調しています — 適切なクーラントシステムは、カーフ損失と作業場の安全の両方を管理することで二重の役割を果たします。.
ステップ4：装置の精度を維持する
ガイドローラーの摩耗、ベアリングの遊び、スピンドルの振れは、ワイヤーの蛇行の原因となります。定期的なメンテナンスをスケジュールしてください。
- ガイドローラー溝の点検と交換
- ワイヤー張力校正の確認
- スピンドル振れ測定（IDソーの場合）
- ビレット取り付け治具の芯出し確認
ステップ5：ビレットの寸法と向きを最適化する
ビレットあたりのウェーハ数を最大化し、端部トリムによる損失の割合を減らすために、長い方の寸法に沿って切断します。もしあなたの スライスプロセス がビレットの向きに柔軟性がある場合は、ワークピースを回転させることで総廃棄物を削減できるかどうかをテストしてください。.
グラファイトスライスカーフ損失のトラブルシューティング
カーフ幅がワイヤー直径を0.1 mm超えている場合 — どうすればよいですか？
まずワイヤー張力を確認してください — これが最も一般的な原因です。ワイヤー直径とビレット幅に対するメーカーの仕様に対して実際の張力を測定します。張力が正しい場合は、ガイドローラーの溝の摩耗を点検してください。摩耗したローラーは、横方向のワイヤーの動きを許容し、カットを広げます。溝の深さがメーカーの許容範囲を超えている場合は、ローラーを交換してください。.
生産実行中にカーフ幅が徐々に増加している場合？
ワイヤーの摩耗が主な原因です。ダイヤモンドグリットが摩耗すると、切削効率が低下し、オペレーターまたは機械がより高い送り力を加えて補償し、たわみを増加させます。ワイヤー使用メーターに対してカーフ幅を追跡します。収率損失を後続のカットで防ぐために、ワイヤー交換のしきい値 — 通常、カーフ幅が公称値を0.05 mm超えた場合 — を設定します。.
マルチワイヤーカットの最初のウェーハと最後のウェーハの間でカーフ幅が不均一な場合？
ワイヤーウェブ全体にわたるワイヤー張力の分布は不均一です。ローラーの形状やワイヤー経路の長さの違いにより、最も外側のワイヤーは通常、中央のワイヤーとは異なる張力を持ちます。すべてのワイヤー位置で張力を校正し、ローラーの平行度を確認してください。クーラントの分布も確認してください。外側の位置ではクーラントの流れが少なくなり、局所的な熱によるたわみが生じる可能性があります。.
幅広のカーフに沿った過度のエッジチッピング？
グラファイトの粒径が、選択したワイヤー径に対して粗すぎる可能性があります。粗粒グラファイト（粒径 > 50 μm）は、きれいに切断するのではなく、塊で破損する傾向があり、カーフ幅が広くなり、エッジが欠ける原因となります。より粗いダイヤモンドグリットのワイヤーに切り替えるか、フィードレートを下げて、より制御された材料除去を可能にすることを検討してください。.
グラファイトスライシングカーフ損失対後処理での材料除去：どちらに多くの材料が移動しますか？
| 損失源 | ウェーハあたりの典型的な量 | 制御可能か？ | 総収量への影響 |
|---|---|---|---|
| カーフ損失（スライシング） | カットあたり 0.15～0.80 mm | はい — ワイヤー/ブレードの選択 | 最大の単一損失 |
| ラッピング/研削 | 面あたり 0.02～0.10 mm | 部分的に — スライシングの品質による | 中程度 |
| エンドトリム（ビレット） | 1つのビレットあたり合計2～5 mm | 部分的に — ビレットサイジング | ウェーハあたり少量 |
| 破損/スクラップ | 可変 | はい — 取り扱い手順 | 可変 |
主要な洞察：カーフ損失の削減は、下流のラッピング要件も削減します。より狭く、より一貫性のあるカーフは、サブサーフェスダメージが少なく、カット直後の表面品質が良好なウェーハを生成するため、ラッピングまたは研削段階で除去する必要のある材料が少なくなります。これにより、収率の利点が倍増します。カーフの0.1 mmの削減ごとに、材料は2回節約されます。1回はソーで、もう1回はラッパーで節約されます。.
Controlling slicing stress during cutting further reduces post-processing needs. Lower cutting force means shallower subsurface damage, which means lighter lapping passes and more final product from the same billet.
ダイヤモンドワイヤーソーイングがカーフ損失の問題を解決する方法

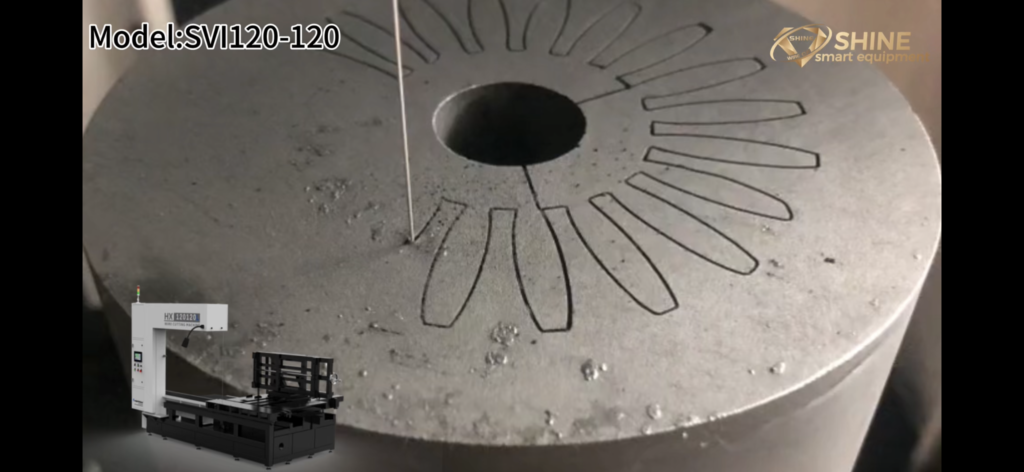

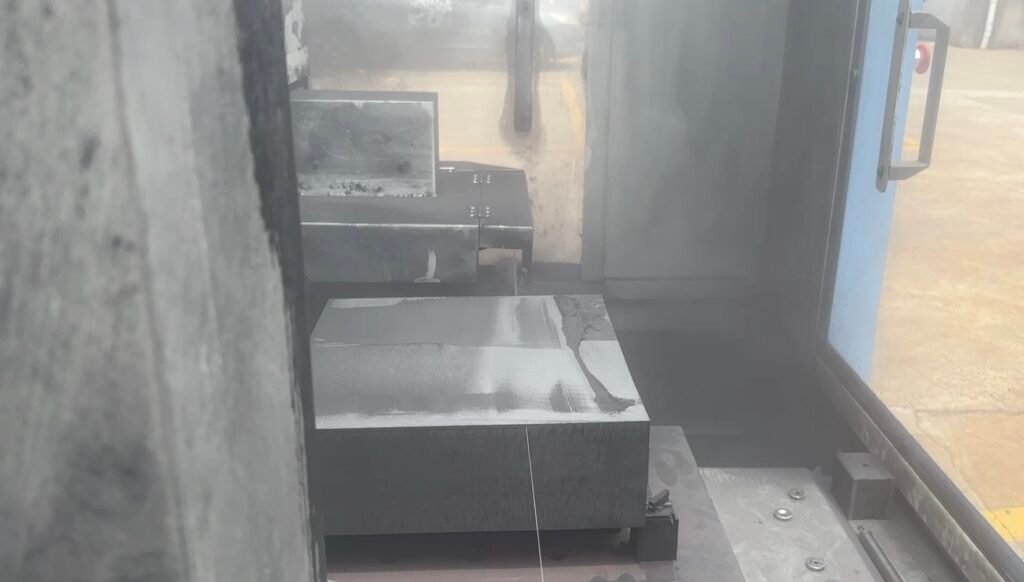

エンジニアリングの観点から、ダイヤモンドワイヤー技術は、グラファイトスライスのカーフ損失をその根本原因である切断要素の厚さで解決します。.
グラファイト用に構成された最新のダイヤモンドワイヤーソーは、0.20～0.25 mmのワイヤーで動作し、IDソーブレードよりも50～70%狭いカーフ幅を生成します。マルチワイヤー構成では、単一の機械が1つのビレットから同時に数百枚のウェーハをカットし、各カットは同じ狭いカーフを維持します。.
グラファイトスライスアプリケーションで見られる実際の結果：
- カーフ損失率の削減 40～50%（IDソー）から18～22%（マルチワイヤーダイヤモンド）へ
- ウェーハ収率の増加 原材料仕様を変更せずに、ビレットあたり 25 ～ 35%
- 表面品質の向上 下流のラップを 30 ～ 50% 低減します
重要な成功要因は、ワイヤパラメータ（直径、グリットサイズ、張力）を特定のグラファイトグレードに合わせることです。微細粒子の等方性グラファイトは、最も細いワイヤに耐え、最も狭いカーフを生成します。より粗い押出グレードでは、わずかに太いワイヤが必要になる場合がありますが、ブレードベースの切断と比較して大幅な改善を達成できます。.
カーフ損失が全体のスライシング戦略にどのように適合するかについての完全な概要については、当社の 精密グラファイトスライス ガイドを参照してください。.
